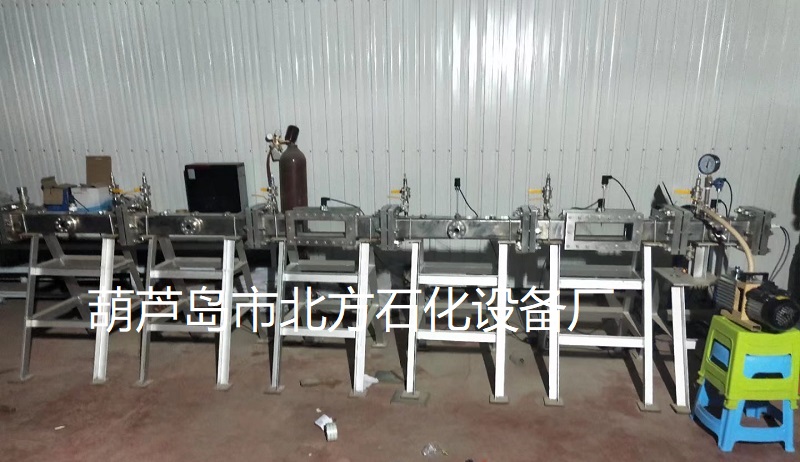

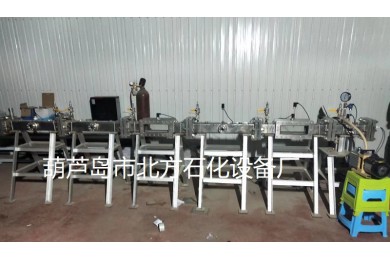

方管式可燃?xì)怏w爆炸極限試驗測試系統

產品描述

1、可燃?xì)怏w爆炸容器方管規格：總長度4.5米，其中一個驅動段長400mm,5個測試段，每個測試段長800mm,爆炸容器管內腔100mm×100mm；

2、六段組合：第一段為驅動段（點火段），5段測試段，可移動、拆卸重新組合試驗?zāi)Ｊ竭M(jìn)行爆炸參數測試。

3、驅動段：安裝進氣管路將氣體輸入驅動段，在驅動段底部安裝進水和排水管路。安裝電子數字真空壓力表。在驅動段的水平線中間部位安裝一個對視觀測窗口，可視部分φ30mm。安裝兩個傳感器，在爆炸管道左端面法蘭中間部位安裝點火器電火電極桿，電極桿長100mm。

4、測試段：由五段組成，可自由組合，每個測試段都有進氣管路將氣體輸入測試段，每個測試段水平線中間部位安裝對視觀測窗口，觀測窗口可視部分φ30mm,每個測試段上安裝3個傳感器。，

5、爆炸容器管道內腔氣體爆炸沖擊壓力：3Mpa（瞬時），高速火焰溫度1200℃(瞬時。)6、真空度：0.065Mpa。

7、測試觀察窗口：驅動段中心水平線上有兩個對視窗口φ30mm，三個測試段每一段中心水平線上有兩個對視窗口φ30mm，兩個測試段每一段中心水平線上有兩個對視窗口長300mm，寬100mm可視范圍；

8、驅動段與測試段之間夾爆破膜后進行可燃?xì)怏w爆炸測試；可根據要求定制雙夾爆破膜，進行雙爆破膜爆炸參數測試。

9、驅動段與測試段整體輸入可燃?xì)怏w進行爆炸參數測試。

10、通過進水管路輸進爆炸管道內一定比例、一定量的水后，管道內水中進行可燃?xì)怏w爆炸參數測試試驗。模仿地下水道中產生的沼氣及其他可燃?xì)怏w燃燒爆炸特性和爆炸危害性，進行燃燒爆炸參數測試試驗。

11、爆炸容器管道材質為不銹鋼s30408，容器管道內表面精密拋光精度0.2um，光滑如鏡。消減管道內表面爆炸沖擊波摩擦阻力，使得管道內如仿真空間爆炸激波試驗。

12、爆炸容器管道驅動段底部安裝爆破片安全裝置，爆破片裝置整定壓力3ma，爆炸沖擊壓力超過3mpa爆破片自動破裂，確保試驗在3mpa內進行爆炸試驗測試。

13、多組分混合系統是為爆炸容器管道預混氣配氣一套混氣系統，由混氣罐、連接氣源供氣管路、連接混氣后為爆炸容器管道輸送混合氣體管路、內循環混氣系統，安裝一路氮?dú)夤苈贰?/p>

    預混氣罐容積20L，材質為不銹鋼，承耐壓力3mpa，真空度0.065mpa 。有真空壓力表 ，有安全裝置。

    三路氣源管路連接預混罐，兩路為可燃?xì)怏w氣源管路前端安裝調節閥及流量計，一路為空氣進氣管路前端安裝調節閥及流量計。

    混氣輸送管路連接爆炸容器管道，安裝流量計、電磁閥、單向閥、阻火器。采用電磁閥控制氣體流量。

    預混罐安裝一套內循環混氣系統，管路上安裝自動循環系統進行內循環混氣，多種氣體經過內循環混氣可使多種混合均勻，達到均勻的混合氣體輸送給爆炸容器管道進行爆炸參數測試。

    預混罐上安裝一套氮?dú)夤苈罚M(jìn)行對混氣罐、管路的氮?dú)庵脫Q清洗。

14、爆炸容器管道上部中心位置安裝點火器點火電極，電火花點火，點火能量可調節。無線遙控器電火。

     輸入電壓：220V±10%，50/60HZ。

     點火頭耐溫：1300℃。

     點火頻率：4-20次/S（可調）

     火花能量：35MJ-100J（可調）

     點火時間分為0.5s、1s、2s、3s，按試驗需要選擇。

15、高速爆炸壓力傳感器4套，分布安裝在爆炸容器管道上。

     防光壓阻式壓力傳感器。

     量程：0-5MPa。

     固有頻率：大于400K

     特點：耐2000℃瞬態高溫，防光干擾設計。

16、高溫火焰溫度傳感器4套分布安裝在爆炸容器管道上。

     快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。

     可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。

     溫度范圍：0-1300℃，響應時間：微秒級。

17、高速火焰光電傳感器分布在爆炸容器管道上。

      響應光譜：可見光450nm-980nm

  響應時間：≤10μs

     輸出阻抗：10kΩ

     工作電壓：4V

      信號輸出：TTL電平（火焰有、無）

      使用溫度：瞬時溫度可達2000℃

18、同步控制及多通道數據采集系統。

是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備，它集信號調理、傳感器供電、數據采集、數據存儲為一體，通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器，可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。

采用嵌入式網絡數據采集方式，可避免計算機軟硬件升級帶來的問題，有效的延長儀器的使用時間。

  通道數：并行8ch；

  A/D分辨率：16Bit；

  采集方式：連續、瞬態

  采樣率：200KHz/CH

  存儲深度（每通道）：海量（連續寫硬盤）256K樣點/CH（瞬態）；

  觸發方式（瞬態）：手動觸發、內觸發、外觸發、全通道觸發；

  濾波器（－3dB）：直通、低通1.5K-100K 程控可調；

  信號輸入類型：電壓V、電荷Q、ICP；

  通訊接口：RJ45以太網接口；

  橋壓2V-8V/5-20mA、恒流4mA/24V；

  供電：AC：220V/50Hz；

  支持軟件：PFM動態信號采集分析軟件

  DAP瞬變信號采集軟件
