一、測試裝置介紹

測試裝置示意圖如圖1所示。測試裝置由爆炸容器系統、加濕系統、配氣系統、點火控制系統、數據采集系統五部分構成。

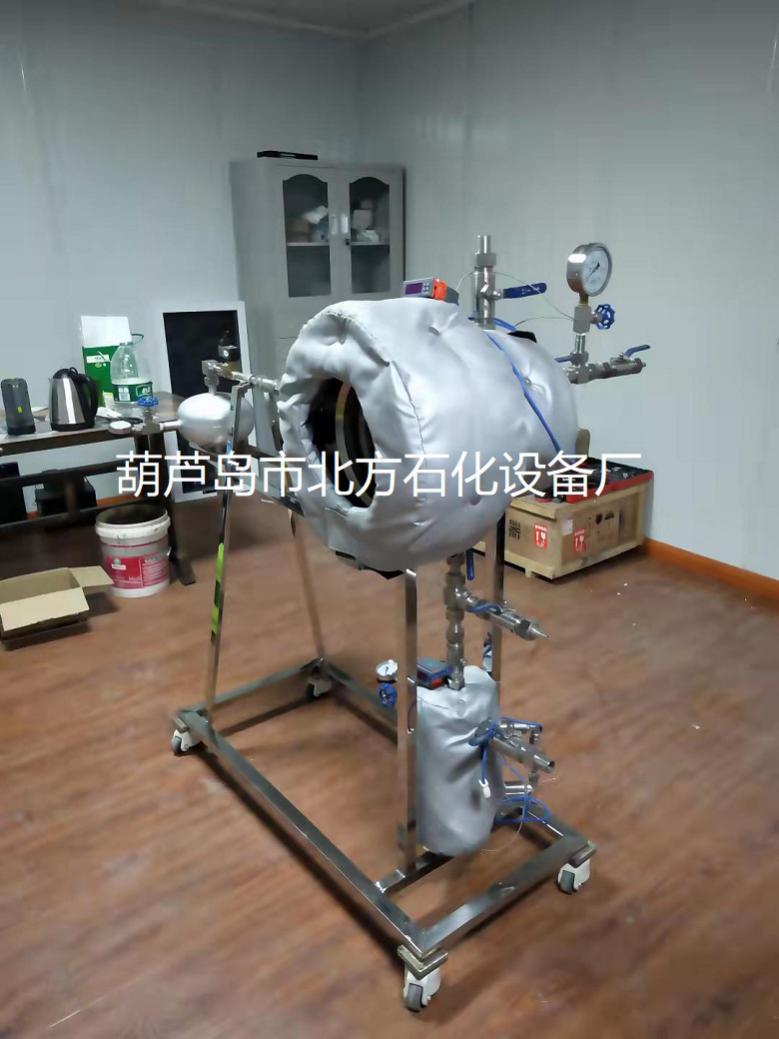

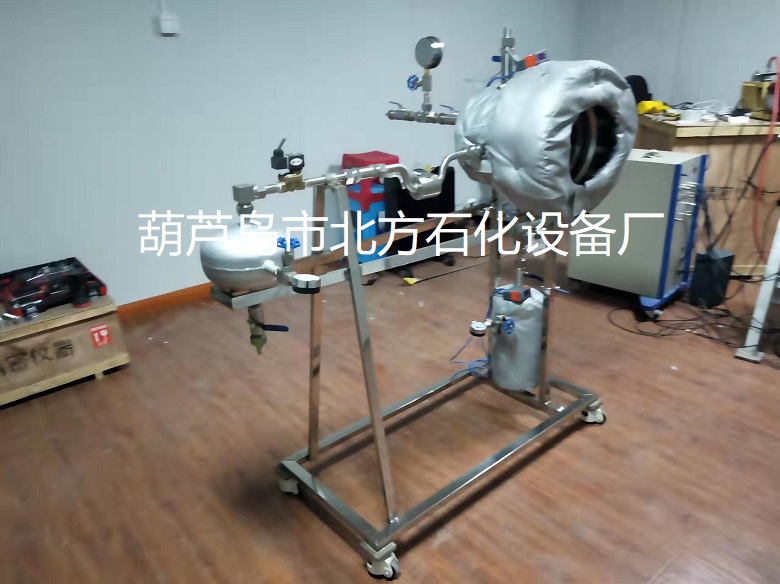

其中爆炸容器系統由（1）爆炸腔構成，（1）爆炸腔外形為圓柱形筒體，承壓不低于2MPa，筒體直徑為23.35cm，長為23.35cm。在（1）爆炸腔筒體頂部安裝有（2）壓力表用于抽真空和配氣時觀察爆炸腔內壓力、（3）閥門1用于連接（4）濕度控制儀、（4）濕度控制儀用于監測爆炸腔內初始濕度、（5）壓力傳感器用于監測爆炸腔內爆炸壓力、（6）溫度傳感器壓力用于監測爆炸腔內爆炸溫度，在筒體底部安裝有（7）蒸氣入口使水蒸氣進入到爆炸腔內，在筒體左側安裝有（8）點火桿用于點燃爆炸腔內可燃氣體、（9）閥門2用于控制可燃氣體進入（1）爆炸腔、（10）閥門3用于控制（11）真空泵抽真空，在筒體右側安裝有（12）透明防爆玻璃用于（13）高速攝像機拍攝爆炸火焰圖像。

加濕系統是由（3）閥門1、（4）濕度控制儀、（7）蒸氣入口、（14）水箱、（15）閥門4、（16）加濕容器、（17）加熱套、（18）閥門5、（19）加熱控制系統、（20）計算機構成，通過（3）閥門1、（4）濕度控制儀、（19）加熱控制系統和（20）計算機用于監測和控制爆炸腔內的初始濕度，（15）閥門4控制（14）水箱內的水進入（16）加濕容器，（18）閥門5控制（17）加熱套加熱（16）加濕容器形成的水蒸氣經（7）蒸氣入口進入到（1）爆炸腔內。

配氣系統由（2）壓力表、（9）閥門2、（21）可燃氣體氣瓶、（10）閥門3、（11）真空泵構成，配氣時借助（11）真空泵抽真空，通過（10）閥門3控制爆炸腔內初始壓力，基于分壓法由（9）閥門2控制（21）可燃氣體氣瓶的進氣量，使（2）壓力表數值達到預定壓力值。

點火控制系統由（8）點火桿、（20）計算機、（22）點火系統構成，通過高壓放電點火擊穿空氣產生火花點燃（1）爆炸腔內可燃氣體。

數據采集系統由（3）閥門1、（4）濕度控制儀、（5）壓力傳感器、（6）溫度傳感器、（13）高速攝像機、（19）加熱控制系統、（20）計算機、（23）壓力溫度采集系統、（24）火焰采集系統構成，其中通過（3）閥門1、（4）濕度控制儀、（19）加熱控制系統、（20）計算機采集（1）爆炸腔內初始濕度數據，通過（5）壓力傳感器、（6）溫度傳感器、（20）計算機、（23）壓力溫度采集系統采集爆炸壓力和溫度數據，通過（13）高速攝像機、（20）計算機、（24）火焰采集系統采集可燃氣體爆炸過程中的火焰圖像。

二、測試方法及步驟

借助濕度可調的可燃氣體爆炸特性測試裝置及方法，可開展不同初始濕度條件下的約束空間內可燃氣體爆炸實驗，一次完整的測試步驟如下：

1、測試裝置安裝與調試。安裝并連接爆炸容器系統、、加濕系統、配氣系統、點火控制系統、數據采集系統，對各部分進行調試，確保（1）爆炸腔密封良好并保證各系統能夠正常運行。

2、爆炸腔內抽真空。開啟（10）閥門3，啟動（11）真空泵，對爆炸容器系統進行抽真空，通過（2）壓力表觀察（1）爆炸腔內壓力變化，當達到設定壓力時停止（11）真空泵并關閉（10）閥門3，抽真空結束。

3、爆炸腔內配氣。開啟（9）閥門2，基于分壓法將（21）可燃氣體氣瓶內的氣體充入（1）爆炸腔內，通過（2）壓力表觀察（1）爆炸腔內壓力變化，當達到預定壓力時關閉（9）閥門2，將（1）爆炸腔靜置一段時間，保證可燃氣體與（1）爆炸腔內空氣充分混合，并均勻分布在（1）爆炸腔內。

4、調節爆炸腔內初始濕度。打開（3）閥門1使（4）濕度控制儀開始監測爆炸容器內初始濕度，開啟（15）閥門4使（14）水箱內的水進入（16）加濕容器，通過（20）計算機控制（19）加熱控制系統，啟動（17）加熱套對（16）加濕容器進行加熱，打開（18）閥門5使（16）加濕容器內的水蒸氣經（7）蒸氣入口進入到（1）爆炸腔內，通過（4）濕度控制儀觀察爆炸腔內初始濕度變化，當達到設定濕度時關閉（18）閥門5、（17）加熱套和（15）閥門4，然后關閉（3）閥門1避免點火后氣體爆炸壓力和高溫破壞濕度控制儀。

5、點火。通過（20）計算機控制（22）點火系統，設置一定的點火能量、點火延遲時間，使（8）點火桿高壓放電產生電火花，點燃（1）爆炸腔內的可燃氣體。

6、數據采集。點火后，通過（5）壓力傳感器、（6）溫度傳感器、（20）計算機、（23）壓力溫度采集系統采集爆炸壓力和溫度數據，通過（13）高速攝像機、（20）計算機、（24）火焰采集系統采集可燃氣體爆炸過程中的火焰圖像，并將采集的數據保存到（20）計算機。

7、關閉電源和測試系統。

8、數據分析。對（20）計算機記錄的（1）爆炸腔內爆炸壓力、溫度、火焰圖像數據進行整理和分析。

三、附圖說明

1-爆炸腔；2-壓力表；3-閥門1；4-濕度控制儀；5-壓力傳感器；6-溫度傳感器；7-蒸氣入口；8-點火桿；9-閥門2；10-閥門3；11-真空泵；12-透明防爆玻璃；13-高速攝像機；14-水箱；15-閥門4；16-加濕容器；17-加熱套；18-閥門5；19-加熱控制系統；20-計算機；21-可燃氣體氣瓶；22-點火系統；23-壓力溫度采集系統；24-火焰采集系統

圖1 測試裝置示意圖
